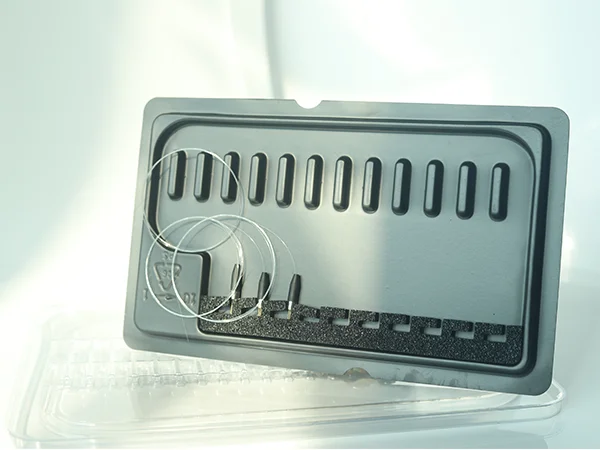

Что нужно знать об антистатической упаковке из термопластика для электроники?

Что должна контролировать упаковка ESD?

Упаковка для электроники служит частью системы обращения с компонентом. Если этот компонент чувствителен к электростатическим явлениям, лоток должен обеспечивать предсказуемое электрическое поведение в дополнение к физической организации. Вот почему антистатическая упаковка должна определяться по измеримым характеристикам материала и поверхности, а не только по внешнему виду.

Статический заряд может возникнуть в результате контакта и разделения различных материалов, движения во время погрузочно-разгрузочных работ, трения и других распространенных производственных действий. Чувствительный компонент может пройти множество этапов перед окончательной сборкой, поэтому упаковку можно открывать, переносить, складывать и повторно использовать несколько раз. На каждом этапе создаются возможности для неконтролируемых электростатических условий, если упаковка не спроектирована соответствующим образом.

Структура упаковки также влияет на движение продукта. Лоток со специальными полостями позволяет разделить отдельные компоненты и уменьшить ненужный контакт между соседними деталями. Для разъемов, датчиков, компонентов печатных плат и других точных изделий контролируемое позиционирование может сделать ручную и поточную обработку более упорядоченной.

Эффективная электронная упаковка сочетает в себе электростатический контроль и физическую организацию. Ни одну из функций не следует рассматривать как изолированную функцию.

Также важно понимать, что не каждый электронный компонент имеет одинаковые требования к чувствительности и обращению. Полупроводниковые корпуса, разъемы, датчики, оптические модули и собранные печатные платы могут различаться по весу, форме, открытым поверхностям и технологической среде. Поэтому упаковку следует разрабатывать вокруг реального продукта, а не полагаться на одну универсальную конструкцию лотка.

• Определенное поведение ESD:электрические характеристики должны быть указаны в соответствии с требованиями к компоненту и процессу.
• Стабильное позиционирование:отдельные полости могут ограничить нежелательное движение во время манипуляций.
• Соответствующая структура:толщина, глубина и геометрия стенок должны соответствовать физическому изделию.
• Совместимость процессов:укладку, раскладку, проверку и обработку на линии следует учитывать с самого начала.

Какие термопласты подходят для различных применений ESD?

Выбор термопласта влияет не только на электрическое поведение. Он также определяет жесткость, ударопрочность, гибкость, прозрачность, температурное поведение, внешний вид и характеристики формования. Для электронных лотков эти свойства необходимо рассматривать вместе, поскольку материал, обладающий одной желательной характеристикой, может налагать ограничения в другой области.

ПП для повторной обработки

ПП полезен, когда лотку требуется сочетание сопротивления усталости при изгибе, устойчивости к падению и термостойкости. Эти характеристики актуальны в тех случаях, когда лоток можно неоднократно загружать, перемещать, штабелировать или возвращать в производственную зону.

Среды SMT могут включать в себя частую обработку и организованное перемещение между этапами процесса. Конструкция на основе полипропилена может рассматриваться там, где упаковка должна выдерживать многократное использование, сохраняя при этом определенные электростатические характеристики.

ПЭТ для прозрачности и жесткости

ПЭТ обеспечивает высокую прозрачность и хорошую твердость, что делает его полезным там, где важны проверка компонентов и видимость продукта. Прозрачный лоток может облегчить операторам идентификацию расположения компонентов, не снимая каждый элемент со своего места.

Видимость также может поддерживать рабочие процессы, ориентированные на проверку. Когда концепция упаковки позволяет операторам видеть продукт напрямую, лоток может обеспечить организацию, сохраняя при этом четкий обзор компонента.

ПС для общих конструкций лотков

ПС относительно хрупок и имеет несколько меньшую прозрачность, чем ПЭТ. Тем не менее, его можно рассматривать в качестве лотков для оборота электронных компонентов общего назначения, где общая структура и условия обращения совместимы с его характеристиками.

Правильный выбор не должен основываться только на названии материала. На выбор влияют фактический вес компонента, размеры полости, ожидаемое воздействие, температурные условия, требования к прозрачности и предполагаемая частота манипуляций.

На практике электрические характеристики должны оставаться связанными с механическими характеристиками. Лоток может иметь желаемый диапазон устойчивости, но все же плохо подходить для продукта, если его форма, гибкость или температурное поведение не соответствуют условиям эксплуатации.

Как следует определять поверхностное сопротивление?

Поверхностное сопротивление является одним из центральных технических параметров упаковки ESD, поскольку оно обеспечивает измеримый способ описания электрического поведения упаковочного материала. Целевой диапазон следует выбирать в соответствии с требованиями к электростатическому разряду компонента и окружающей средой обращения.

В индивидуальной программе упаковки можно задать поверхностное сопротивление от 1,0×10⁴Ом до 1,0×10¹¹Ом. Этот диапазон охватывает множество требований к электростатическому контролю, но существование широкого диапазона не означает, что одно значение автоматически подходит для каждого применения.

В различных средах производства электроники могут предъявляться разные требования к контролю заряда, обработке материалов и интеграции процессов. Лоток, используемый для общего оборота компонентов, может иметь характеристики, отличные от лотка, используемого для деликатного контроля, автоматизированной обработки или упаковки компонентов с открытыми проводящими структурами.

Начните с требований к компонентам

Первый вопрос должен заключаться в том, какой уровень контроля электростатического разряда требуется для компонента и процесса обращения. Спецификация упаковки должна затем разрабатываться с учетом этого требования, а не выбирать электрическое значение просто потому, что оно широко используется.

Рассмотрите полную систему упаковки

Лоток — это только один элемент упаковочной среды. Внешние коробки, прокладочные материалы, сепараторы, рабочие поверхности, погрузочно-разгрузочное оборудование и другие компоненты упаковки также могут влиять на электростатические условия вокруг продукта.

Это делает важным мышление на системном уровне. Лоток с контролируемой характеристикой сопротивления по-прежнему должен быть интегрирован в процесс обработки, учитывающий электрическое поведение окружающих материалов и оборудования.

Соедините сопротивление с геометрией

Электрические характеристики не должны заставлять инженеров пренебрегать физической защитой. Глубина полости, расстояние между стенками и структура позиционирования должны защищать компонент, сохраняя при этом необходимую электростатическую функцию.

• Определите необходимый диапазон сопротивления:свяжите целевое значение с фактическими требованиями защиты от электростатического разряда.
• Держите компонент в контролируемом положении:используйте полости и элементы расположения там, где это необходимо.
• Просмотрите полную среду обработки:рассмотрите другие материалы и оборудование, которые взаимодействуют с лотком.
• Проверьте готовый продукт:используйте подходящее оборудование для проверки сопротивления, чтобы убедиться в достижении указанных электрических характеристик.

Измеримые спецификации также облегчают общение между дизайнерами упаковки, производителями компонентов и производственными группами. Вместо того, чтобы описывать лоток только как «антистатический», в проекте можно определить предполагаемый диапазон сопротивления и конструкцию материала, необходимую для его достижения.

Как следует спроектировать антистатический лоток?

Электрическое управление является лишь частью проектной проблемы. Электронный лоток также должен надежно удерживать компонент, обеспечивать практичную загрузку и разгрузку, соответствовать погрузочно-разгрузочному оборудованию и соответствовать требованиям штабелирования или раскладки.

1. Определите конверт продукта

Начните с точных размеров компонента. Запишите длину, ширину, высоту, диаметр, выступы, расположение разъемов, чувствительные поверхности и все области, которые не должны соприкасаться с лотком.

Для электронных сборок неправильной формы полезная информация о конструкции может включать несколько размеров поперечного сечения, а не один общий размер. Это может быть особенно важно для разъемов, датчиков и сборок печатных плат с выступающими компонентами.

2. Создайте полость вокруг продукта

Специальная полость может контролировать положение каждой детали, одновременно создавая разделение между соседними компонентами. Геометрия полости должна обеспечивать баланс удержания и доступности. Чрезмерно свободное расположение может привести к движению, а чрезмерно ограничительная геометрия может затруднить погрузку и разгрузку.

3. Учитывайте толщину стенок

Толщина стенок влияет на жесткость, вес и поведение лотка. Большие полости и глубокие структуры могут потребовать тщательного рассмотрения распределения материала во время термоформования. Поэтому толщину следует оценивать наряду с направлением формования и конечной геометрией лотка.

4. Добавьте функции стекирования или вложения

Многоразовые лотки для электронных устройств часто приходится складывать друг на друга при загрузке и вкладывать друг в друга, когда они пусты. Эти функции могут упростить хранение и повысить эффективность обработки, но геометрию необходимо спроектировать так, чтобы сложенные друг на друга лотки оставались устойчивыми, а полости не мешали друг другу.

5. Защитите чувствительные поверхности

Компоненты могут иметь открытые корпуса, разъемы, линзы, штыри или готовые поверхности, требующие контролируемого контакта. При необходимости лоток может быть оснащен защитными вставками или выбранными амортизирующими элементами, чтобы продукт поддерживался без ненужного контакта с поверхностью.

6. Планируйте автоматизированную обработку

Заводы по производству электроники могут перемещать лотки вручную, с помощью тележек, конвейеров или автоматизированного погрузочно-разгрузочного оборудования. Конструкция лотка должна быть совместима с предполагаемым процессом, включая точки доступа, высоту штабелирования, ориентацию и направление загрузки.

Поэтому наиболее надежные конструкции лотков зависят от области применения. Они не полагаются на фиксированный рисунок полостей, когда продукт сам по себе имеет уникальную форму или особые требования к обращению.

Почему термоформование полезно для электронных лотков?

Термоформование особенно полезно, когда электронная упаковка требует индивидуальных полостей, больших поверхностей, изогнутых контуров или лотков больших размеров. Нагретый лист термопласта может быть сформирован поверх оснастки для создания структуры, специфичной для продукта, без необходимости принуждения каждого приложения к небольшому стандартному формату.

Это важно для электроники, поскольку упаковка компонентов может варьироваться от небольших отдельных деталей до более крупных сборок и многокомпонентных систем. Для одного лотка может потребоваться сетка с небольшими полостями, а для другого могут потребоваться глубокие карманы для более крупных сборок.

Возможность большого формата

Термоформованную упаковку можно производить размером примерно до 1300 × 750 × 740 мм, в зависимости от фактической конструкции лотка и производственных требований. Такие широкие возможности формования полезны, когда упаковочная система охватывает большую сборку или несколько зон продукта.

Индивидуальные схемы полостей

Термоформование позволяет создать рисунок полостей вокруг расположения продукта. Отдельные полости могут быть расположены в соответствии с размерами компонентов, а общая площадь лотка может быть адаптирована к существующим структурам транспортировки или хранения.

Гибкость развития

Электронные продукты могут меняться в процессе разработки. Положения разъемов, размеры корпуса, конфигурации печатных плат и расположение аксессуаров могут быть изменены. Гибкий подход к термоформованию может поддержать отдельные проекты разработки, где требуются индивидуальные инструменты и конструкции широкого формата.

Разнообразие материалов

ПП, ПЭТ, ПС и другие подходящие термопласты можно использовать в процессе термоформования. Это позволяет одновременно оценить электрические, механические и визуальные требования лотка.

Интеграция с функциями упаковки

Концепция формования может включать зоны позиционирования, конструкции штабелирования, отверстия и другие функциональные детали. Если требуется дополнительная защита поверхности, в конструкцию упаковки можно также интегрировать выбранные амортизирующие материалы.

Термоформование наиболее полезно, когда геометрия упаковки должна точно повторять продукт, а не загонять сложный компонент в стандартный формат лотка.

Производственный процесс по-прежнему следует выбирать в соответствии с геометрией продукта, требуемыми электрическими свойствами, объемом производства и общей стратегией упаковки. Термоформование — это вариант процесса, а не универсальный ответ для любого применения в области электронной упаковки.

Где обычно используются ESD-лотки?

Термоформованные лотки с защитой от электростатических разрядов могут использоваться на многих этапах производства и логистики электроники. Точная структура зависит от того, предназначена ли упаковка для хранения, проверки, перемещения по производственной линии, оборота или транспортировки.

• Электронные компоненты:разъемы, датчики, детали печатных плат, полупроводниковые компоненты и другие продукты, чувствительные к статическому электричеству, можно размещать в специальных полостях.
• Обработка печатной платы:печатные платы и электронные сборки могут поддерживаться во время временного хранения, транспортировки и перемещения по производственной линии.
• Прецизионные электронные детали:отдельные полости могут помочь поддерживать организованное расположение компонентов с определенными требованиями к обращению.
• Производство SMT:многоразовые оборотные лотки могут поддерживать многократное перемещение между этапами производства, где требуется контролируемое электростатическое поведение.
• Оптоэлектронные компоненты:упаковка может быть сконфигурирована для оптической связи и оптоэлектронных сборок с заданными условиями электростатического разряда.
• Промышленное электронное оборудование:Большие компоненты и сборки могут быть организованы для хранения, внутренней транспортировки и контролируемого обращения.

Проверка компонентов

Упаковка, ориентированная на осмотр, выгодна благодаря организованному расположению и четкому доступу к компоненту. Когда прозрачность важна, можно рассмотреть возможность использования ПЭТ в качестве конструкции, позволяющей оператору видеть продукт, пока он остается внутри лотка.

SMT и оборот производственной линии

Производственная среда может включать неоднократное перемещение лотков между этапами процесса. ПП можно рассматривать в тех случаях, когда усталостная прочность, ударопрочность и температурное поведение соответствуют требованиям многократного обращения.

Обработка печатных плат и сборок

Печатные платы и сборки могут иметь большие размеры и хрупкие элементы крепления. Поэтому полости лотка должны поддерживать плату, не соприкасаясь с компонентами, которые не рассчитаны на нагрузку.

Оптоэлектронная упаковка

Компоненты оптической связи могут иметь чувствительные поверхности и точные размеры. Их структура упаковки должна учитывать ориентацию компонентов, зоны контакта, разделение и необходимые электростатические свойства.

Как чистота и защита продукции работают вместе?

Корпус электроники – это не только устройство ESD-контроля. Чистота также может иметь важное значение, особенно когда компоненты подвергаются воздействию пыли, частиц или поверхностного загрязнения во время производства. Поэтому при проектировании упаковки следует учитывать как электростатические свойства, так и физическую чистоту лотка.

Чистая производственная среда может помочь контролировать прилипание пыли во время производства лотков. Погрузочно-разгрузочные работы, формование, обрезка и хранение материалов должны осуществляться последовательно, чтобы готовый лоток подходил для предполагаемого применения электроники.

Контроль контактных зон

Не каждая поверхность компонента должна одинаково касаться упаковки. Некоторые изделия имеют косметическую отделку, открытые контакты, оптические поверхности или чувствительные выступы. Конструкция полостей может ограничить ненужный контакт и держать деликатные участки подальше от краев конструкции.

Используйте защитные вставки, когда это необходимо

В некоторых конструкциях упаковки могут использоваться амортизирующие материалы, такие как губка, там, где необходим дополнительный мягкий контактный слой. Этот подход может помочь уменьшить контакт с поверхностью и количество следов от обработки для продуктов с более высоким внешним видом или чувствительностью к контакту.

Поддерживайте чистоту обращения

На характеристики упаковки влияет то, что происходит после производства, а также во время производства. Чистое хранение, контролируемая загрузка и соответствующие процедуры обращения могут помочь сохранить предполагаемое состояние лотка до того, как он достигнет компонента.

Рассмотрите возможность повторного использования

Многоразовые лотки могут пройти множество циклов обработки. Если повторное использование является частью упаковочной системы, при проектировании следует учитывать усталость, повторную очистку, штабелирование и повторную загрузку. ПП может быть полезен в тех случаях, когда эти характеристики соответствуют требуемым электрическим и механическим характеристикам.

Управление качеством на основе ISO может обеспечить структурированную основу для управления процессом, а применимые сторонние испытания могут использоваться для оценки соответствующих характеристик материалов или продукции в соответствии с требованиями заказчика.

Какая информация необходима для индивидуальной разработки?

Лотки по индивидуальному заказу работают лучше всего, когда дизайн упаковки начинается с четкой информации о продукте и процессе обращения. Чем полнее введенные данные, тем легче определить геометрию полости, направление материала, диапазон сопротивления и общую структуру лотка.

1. Определите продукт.Укажите размеры продукта, общую форму, критические выступы и любые области, которые должны оставаться свободными от контакта.
2. Определите среду обработки.Объясните, используется ли лоток для хранения, ручной передачи, оборота производственной линии, проверки, штабелирования или транспортировки.
3. Определите требование ESD.Укажите требуемый диапазон поверхностного сопротивления или применимые требования к упаковке компонента.
4. Определите размеры лотка.Укажите желаемую общую длину, ширину, высоту и любые ограничения, налагаемые транспортными контейнерами или производственным оборудованием.
5. Определите структуру полости.Определите количество полостей, их глубину, расстояние, ориентацию и направление загрузки продукта.
6. Определите дополнительные функции.Определите требования к укладке, размещению, амортизации, расположению, отверстиям, этикеткам или логотипу, где это применимо.
7. Пересмотрите материальное направление.Сравните ПП, ПЭТ и ПС с электрическими, механическими, температурными и внешними требованиями применения.

Чертежи и размерные данные

Технические чертежи могут предоставить точную информацию о критических размерах, допусках и интерфейсах компонентов. Характеристики размеров также полезны, когда изделие имеет относительно простую геометрию.

Физическая информация о продукте

Физический продукт может помочь прояснить неправильные формы, фактические контактные поверхности, переходы по высоте и выступающие компоненты, которые может быть трудно описать только с помощью основных размеров. Цель состоит в том, чтобы понять реальную оболочку упаковки до того, как будет окончательно утвержден дизайн полости.

Упаковочное оборудование и логистика

Лоток также должен быть спроектирован таким образом, чтобы он мог перемещаться по заводу. Размеры контейнера, высота штабелирования, глубина вложения, просвет конвейера и доступ оператора — все это может повлиять на окончательную форму.

Поэтому спецификация проекта должна описывать полный путь лотка: от загрузки, хранения и перемещения по производственной линии до окончательной упаковки или этапа транспортировки. Такой более широкий взгляд помогает избежать того, что конструкция полости решает только один этап процесса.

Что следует проверить перед отправкой?

Готовые электронные лотки следует проверять как с электрической, так и с физической точки зрения. Лоток может соответствовать заданным размерам, но не поддерживать требуемые характеристики сопротивления, так же как он может соответствовать диапазону сопротивления, имея при этом проблемы с полостью или штабелированием.

Электрическая проверка

Указанный диапазон поверхностного сопротивления можно проверить с помощью подходящего оборудования для испытания сопротивления. Проверка должна проводиться в соответствии с применимым методом тестирования и требованиями к упаковке.

Проверка размеров

Критические размеры следует измерять в соответствии с согласованными проектными требованиями. Особое внимание следует уделять глубине полости, ее положению, периметру лотка и любым элементам, которые непосредственно взаимодействуют с компонентом или внешним погрузочно-разгрузочным оборудованием.

Проверка чистоты

Готовые лотки следует проверить на наличие видимых загрязнений и остатков материала. Это особенно актуально для упаковки электроники, где чистота может влиять на среду обращения.

Стабильность производства

Управление качеством должно охватывать ввод материала, условия формования, обрезку, проверку и обработку готовой продукции. Повторяемость процесса важна, поскольку электрические и физические характеристики лотка должны оставаться неизменными на протяжении всего производства.

При необходимости сырье и готовая продукция также могут пройти соответствующие испытания третьей стороной. Точный объем испытаний должен быть установлен в соответствии с техническими требованиями заказчика и предполагаемым применением электроники.

Для получения более широкого представления о возможностях индивидуальной термоформованной упаковки посетитеАнтистатическая термопластичная упаковкаи сравните требуемый материал, диапазон сопротивления, структуру лотка и условия применения, прежде чем окончательно определить спецификацию упаковки.
