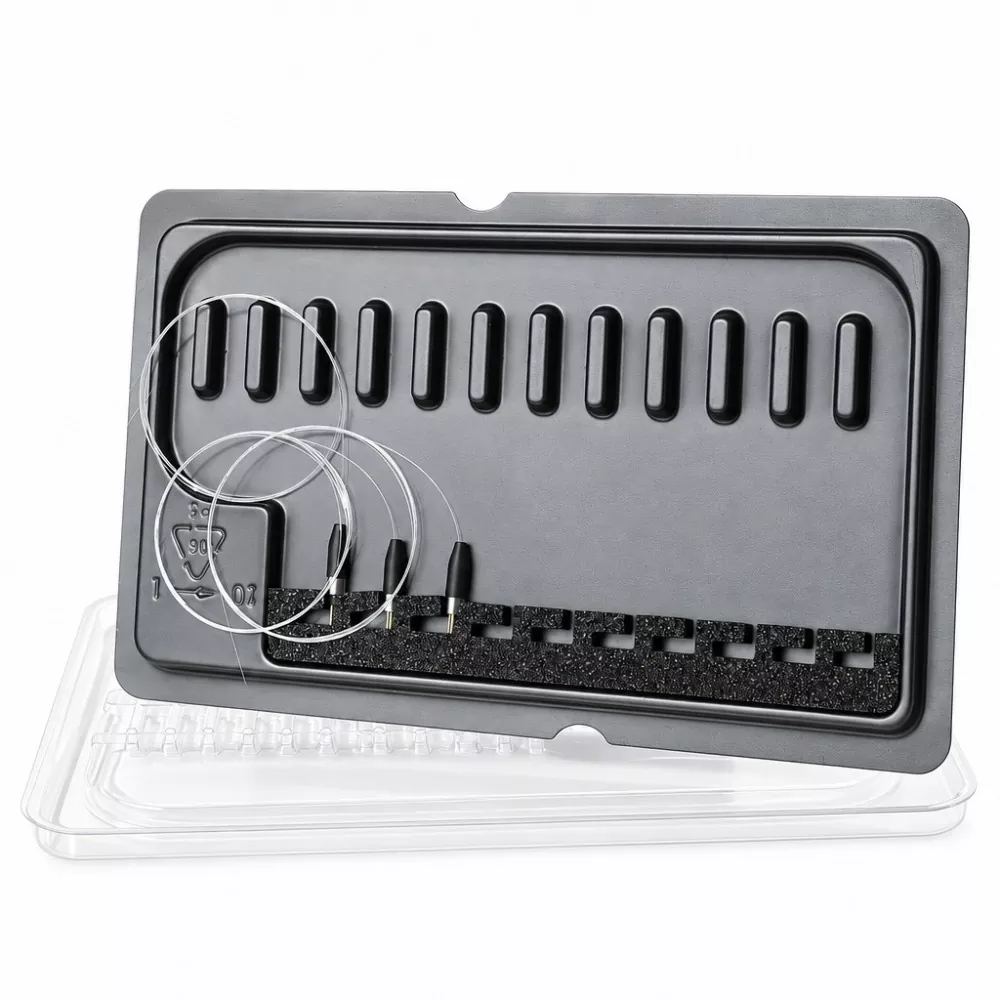

Как профессиональный производитель из Китая, компания Shunxin хотела бы предоставить вам антистатическую термопластическую упаковку для оптического волокна, которая представляет собой термоформованный лоток из листов ПЭТ или ПС для обработки, хранения и транспортировки волоконно-оптических компонентов. Доступные варианты поверхностного сопротивления включают антистатический класс (10⁹~10¹¹Ом), полупроводниковый класс (10⁶~10⁹Ом) и проводящий класс (10³~10⁶Ом). В отличие от стандартных лотков для электронных компонентов, этот оптоволоконный корпус имеет специальные канавки для намотки кабеля и приподнятые пазы для размещения разъемов, которые помогают защитить оптоволокно от изгиба и торцевые поверхности разъема. Конфигурации разъемов FC, SC, LC, ST и MPO/MTP могут быть настроены по индивидуальному заказу.
Торцевая поверхность разъема является критически важным оптическим интерфейсом, поэтому царапины, пыль или загрязнения могут повлиять на качество соединения и оптическую передачу. В антистатической термопластической упаковке из оптического волокна Shunxin используются приподнятые позиционирующие прорези, которые удерживают торцы разъема от прямого контакта с поверхностью лотка, что помогает уменьшить трение, загрязнение и повреждения при обращении. Антистатический материал также помогает уменьшить электростатическое притяжение пыли, что делает лоток пригодным для размещения оптических модулей, оптоволоконных патч-кордов и других компонентов оптической связи.

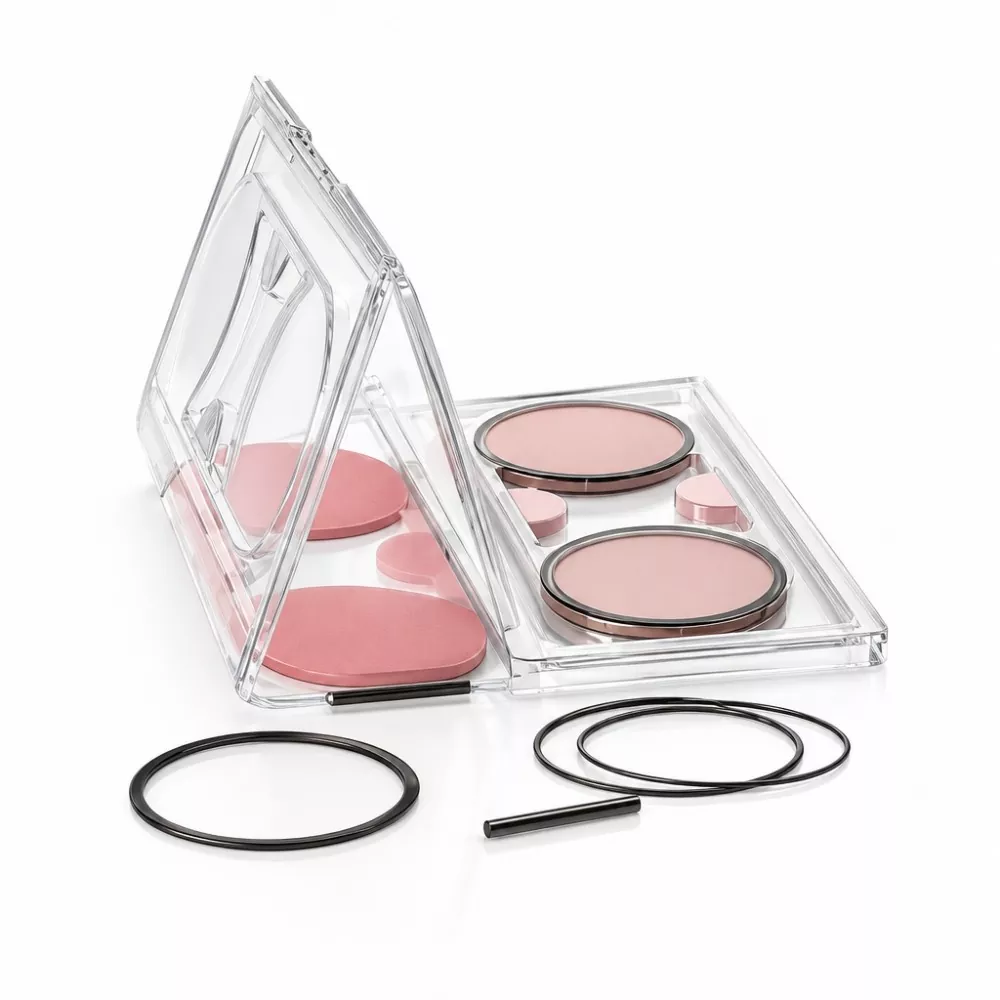

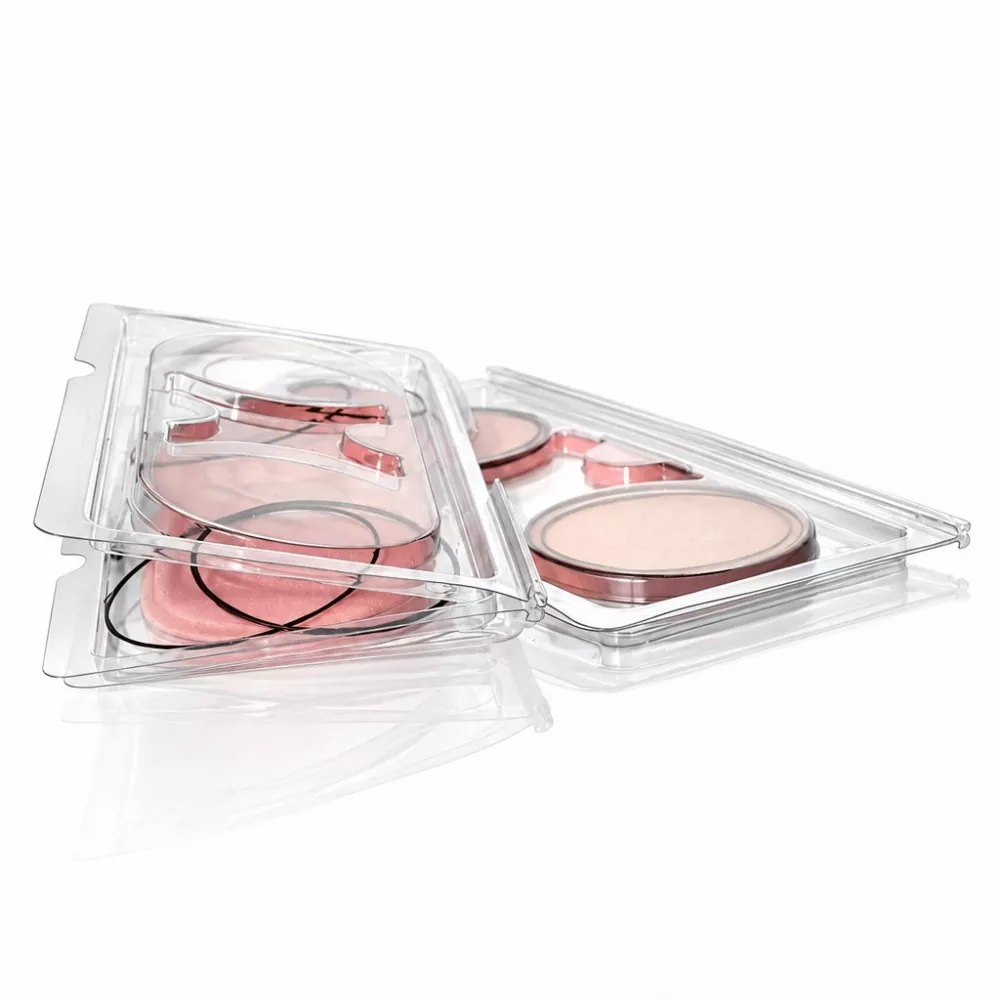

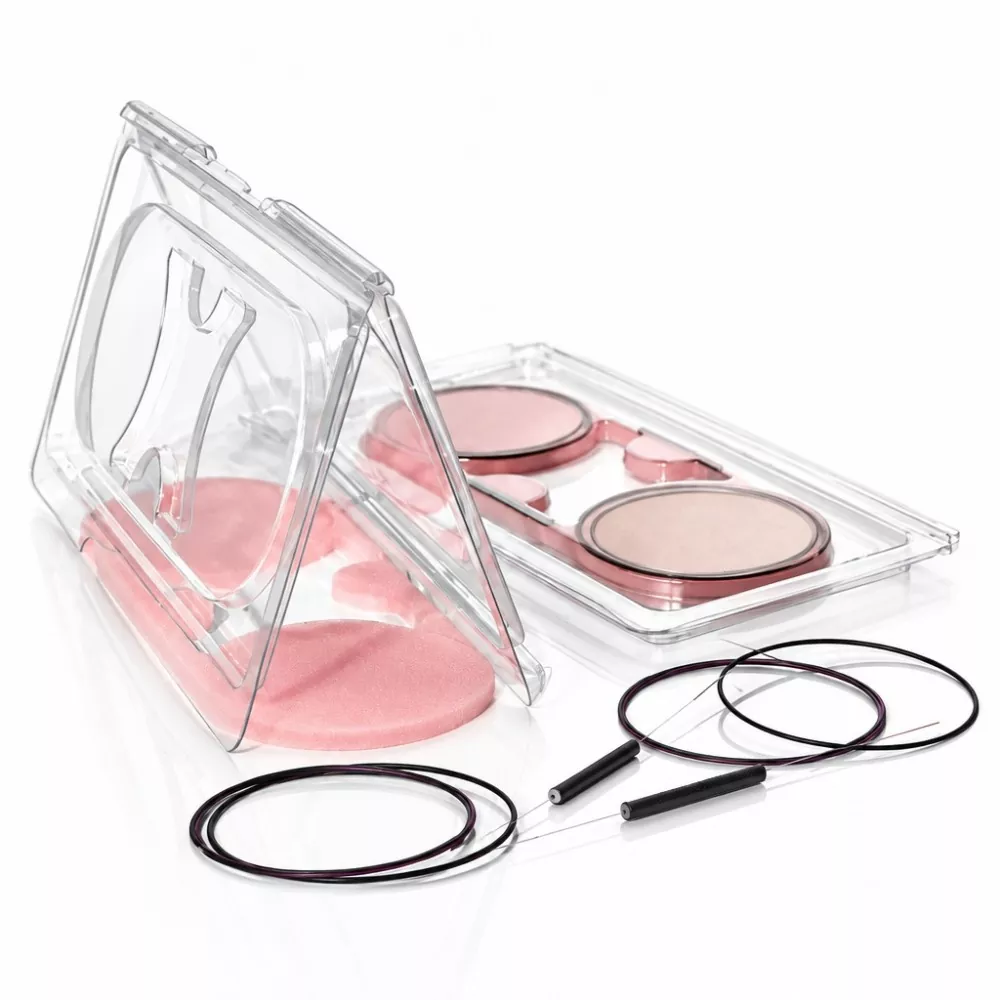

Оптоволоконные патч-корды сочетают в себе разъемы с относительно длинными оптоволоконными кабелями, поэтому неконтролируемый изгиб во время упаковки или транспортировки может создать чрезмерную механическую нагрузку. Лоток имеет изогнутые канавки для намотки для организации избыточного волокна и поддержания контролируемой траектории изгиба. Радиус канавки может быть спроектирован в соответствии со спецификацией кабеля и требуемым минимальным радиусом изгиба, что помогает защитить волокно во время манипуляций и транспортировки.
Разные оптоволоконные разъемы требуют разных размеров и фиксирующих конструкций. Shunxin может настроить выделенные слоты для разъемов FC, SC, LC, ST и MPO/MTP с макетами для одноядерных, двухъядерных и многоядерных продуктов. Расположение соединителя может быть разработано в соответствии с чертежами продукта или физическими образцами, чтобы улучшить прилегание и стабильность во время упаковки.
Лоток может поставляться с различными уровнями поверхностного сопротивления в зависимости от требований электростатической защиты упакованных компонентов. Доступные варианты варьируются от 10³Ом до 10¹¹Ом, что позволяет выбирать структуру упаковки и характеристики материала для различных продуктов оптической связи и условий эксплуатации.
Компания Shunxin использует вакуумное термоформование для производства упаковки из оптического волокна с индивидуальными размерами лотков, кабельными каналами, разъемами и зонами для размещения продукции. Структура может быть разработана с учетом формы и количества упакованных компонентов, чтобы улучшить организацию и сделать погрузочно-разгрузочные работы и транспортировку более удобными.
1. Волоконно-оптические патч-корды:Упорядочивает и защищает патч-корды во время хранения, обращения и транспортировки.
2. Оптоволоконные разъемы:Обеспечивает специальное расположение разъемов FC, SC, LC, ST и MPO/MTP.
3. Оптические модули:Подходит для упаковки оптических модулей, требующих контролируемого позиционирования и электростатической защиты.
4. Оптоволоконные трансиверы:Защищает компоненты трансивера от прямого контакта и помогает поддерживать порядок в упаковке.
5. Оптические компоненты центра обработки данных:Используется для хранения и транспортировки оптоволоконных компонентов и запасных частей.
6. Оборудование оптической связи:Индивидуальные лотки для волоконно-оптических компонентов, используемых при сборке телекоммуникационного и сетевого оборудования.
7. Оптоэлектронные компоненты:Подходит для структурированной упаковки чувствительных оптических и оптоэлектронных деталей.
1. Условия хранения:Храните лотки в прохладном, сухом и чистом складе, вдали от длительного воздействия прямых солнечных лучей и чрезмерного тепла. Избегайте условий, которые могут повлиять на материал или антистатические свойства.
2. Укладка:Складывайте пустые лотки равномерно, избегайте чрезмерной высоты или неравномерной загрузки. Для загруженных лотков используйте специально разработанные конструкции для позиционирования, чтобы обеспечить правильное выравнивание во время хранения и транспортировки.
3. Антистатическое обслуживание:Если поверхностное сопротивление имеет решающее значение, периодически проверяйте репрезентативные образцы с помощью подходящего измерителя сопротивления и сравнивайте показания с указанным сортом материала.
4. Защита торцевой стороны:Осторожно устанавливайте и снимайте оптоволоконные разъемы. Избегайте прямого контакта торцевых поверхностей разъема с твердыми поверхностями или загрязненными участками.
5. Контроль загрязнения:Содержите лотки в чистоте и защищайте их от пыли, масла и других загрязнений. При необходимости во время хранения можно использовать антистатические пакеты или другую подходящую вторичную упаковку.
6. Проверка перед использованием:Перед использованием проверьте поверхность лотка, места расположения разъемов и канавки для кабелей. При использовании контролируемой упаковки убедитесь, что материал соответствует указанному диапазону поверхностного сопротивления.
О: Оптоволоконная упаковка должна обеспечивать управление как разъемом, так и присоединенным оптоволоконным кабелем. В лотке Shunxin используются специальные пазы для позиционирования разъемов, которые защищают торцы от прямого контакта, а также изогнутые канавки для намотки, позволяющие упорядочить кабель, контролируя при этом траекторию его изгиба. Эти функции разработаны специально для оптоволоконных патч-кордов и связанных с ними оптических компонентов.
Ответ: Соответствующий диапазон сопротивления зависит от требований электростатической защиты упакованного продукта и условий эксплуатации. Shunxin может предложить варианты антистатических, полупроводниковых или проводящих материалов сопротивлением от 10³Ом до 10¹¹Ом в соответствии с указанными требованиями.
A: Специальные пазы для приподнятого позиционирования удерживают торцевые поверхности разъема отдельно от поверхности основного лотка, снижая риск прямого трения и загрязнения контактов во время манипуляций. Также рекомендуется правильное размещение и снятие разъемов.
А: Да. Shunxin может разработать специальные слоты и схемы расположения для разъемов FC, SC, LC, ST и MPO/MTP. Одноядерные, двухъядерные и многоядерные конфигурации также можно настроить в соответствии со структурой продукта. Для разработки могут быть предоставлены образцы соединителей, чертежи или размерные данные.
А: Да. Канавку для намотки можно настроить в соответствии с длиной волокна, диаметром кабеля, размерами лотка и необходимым минимальным радиусом изгиба, что помогает упорядочить лишний кабель, не создавая ненужных изгибов.
Ответ: Листы ПЭТ и ПС доступны для различных требований к упаковке. Спецификация материала может быть выбрана вместе с требуемым поверхностным сопротивлением, прозрачностью, жесткостью и структурным дизайном.
